Кронштейн (контактная сеть)

Кронштейн (от нем. Kragstein) опоры контактной сети — служит для закрепления не входящих в контактную подвеску проводов, как правило, с полевой стороны опоры.

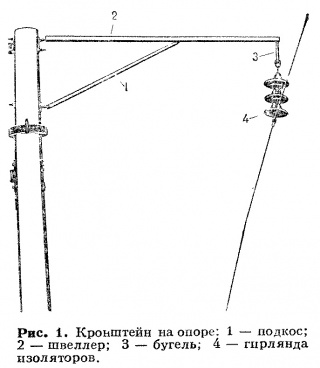

Кронштейн представляет собой конструкцию из двух расположенных горизонтально швеллеров, подкоса и бугеля, на конце которого прикреплена скоба с серьгой для подвешивания гирлянды изоляторов (рис. 1). Применяют также кронштейны из двух уголков с тягой из стального прутка вместо подкоса. Тяги используют и в кронштейнах из швеллеров, применяемых для подвешивания двух проводов линии напряжением 25 кВ. Такие кронштейны монтируют на опоре наклонно или горизонтально в зависимости от высоты опоры.

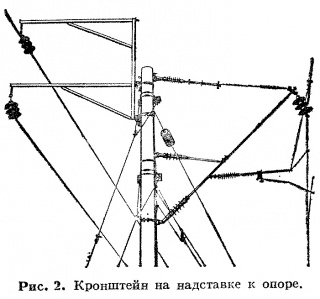

При высоте консольных опор, недостаточной для подвески или переброски через электрифицированные пути усиливающих, питающих и других проводов, применяют надставки для размещения одного или двух кронштейнов (рис. 2).

Стойки с кронштейнами устанавливают и на жёстких поперечинах.

Для закрепления на штыревых изоляторах проводов ЛЭП 6 и 10 кВ применяют деревянные кронштейны из брусков, пропитанных антисептиком. При напряжении до 1000 В используют горизонтально расположенные деревянные кронштейны с подкосами, рассчитанные на установку от двух до пяти штыревых изоляторов. Волноводный провод крепят на горизонтальной траверсе без подкоса.

Источник:

• «Энциклопедия железнодорожного транспорта», научное издательство «Большая Российская энциклопедия», 1995 год.
