Габарит подвижного состава на железных дорогах

Внешние медиафайлы Видео.png Внешние видеофайлы
Внешние медиафайлы Видео.png Габариты на железнодорожном транспорте

Габарит железнодорожного подвижного состава (габарит подвижного состава) — поперечное перпендикулярное оси железнодорожного пути очертание, в пределах которого должен помещаться установленный на прямом горизонтальном пути (при наиболее неблагоприятном положении в колее и при отсутствии боковых наклонений на рессорах и динамических колебаний) как в порожнем, так и в нагруженном состоянии железнодорожный подвижной состав, в том числе имеющий максимально нормируемые износы.

Обозначения габаритов подвижного состава и сфера их применения

Для габаритов подвижного состава установлены следующие обозначения:

Т - статический габарит для подвижного состава, допускаемого в обращение по железнодорожным путям общего и необщего пользования шириной колеи 1520 мм на электрифицированных железных дорогах и других участках, сооружения и устройства на которых отвечают требованиям габаритов приближения строений C и Cп;

Тц - статический габарит для цистерн, вагонов-самосвалов и другого подвижного состава, допускаемого к обращению по железнодорожным путям общего и необщего пользования, сооружения и устройства на которых приведены к требованиям контрольного очертания;

Тпр - статический габарит для железнодорожного подвижного состава, допускаемого к обращению на главных путях перегонов и станций, а также по другим железнодорожным путям, сооружения устройства и междупутья которых приведены в соответствие с требованиями контрольного очертания;

1-Т - статический габарит для железнодорожного подвижного состава, допускаемого в обращение по всем железнодорожным путям общего и необщего пользования, внешним и внутренним путям промышленных и транспортных предприятий железных дорог государств-участников Содружества Независимых Государств (СНГ), а также Грузии и Латвии, Литвы, Эстонии;

ГЦ(GC) - кинематический габарит для железнодорожного подвижного состава, установленный в качестве исходного для достижения совместимости габаритов в рамках трансъевропейской высокоскоростной железнодорожной системы. Примечание - Габарит ГЦ(GC) применяют в международном сообщении на отдельных маршрутах.

ГЦru(GCru) - кинематический габарит для железнодорожного подвижного состава для высокоскоростного движения на железных дорогах колеи 1520 мм, гармонизированный с габаритом ГЦ(GC) трансъевропейской высокоскоростной железнодорожной системы;

1-ВМ - статический габарит для железнодорожного подвижного состава, допускаемого в обращение как по железнодорожным путям шириной колеи 1520 (1524) мм, так и шириной колеи 1435 мм, используемых для международных сообщений;

0-ВМ - статический габарит для железнодорожного подвижного состава, допускаемого в обращение как по железным дорогам колеи 1520 (1524) мм, так и по линиям железных дорог - членов Организации сотрудничества железных дорог (ОСЖД) и Международного Союза железных дорог (МСЖД) колеи 1435 мм, с ограничениями только на отдельных участках ;

02-ВМ - статический габарит для железнодорожного подвижного состава, допускаемого в обращение как по всей сети железных дорог колеи 1520 (1524) мм, так и по железным дорогам - членам ОСЖД колеи 1435 мм, за исключением отдельных участков;

03-ВМst - статический габарит для железнодорожного подвижного состава, допускаемого к обращению как по всей сети железных дорог колеи 1520 (1524) мм, так и по всем железным дорогам колеи 1435 мм европейских и азиатских стран;

03-ВМk- кинематический габарит для железнодорожного подвижного состава, допускаемого к обращению по всей сети железных дорог колеи 1520 (1524) мм и по железным дорогам колеи 1435 мм европейских и азиатских стран.

Верхние очертания габаритов подвижного состава

_ _ _ _ _ _ только для сигнальных устройств; _____.____ для выступающих частей: поручней, подлокотников, козырьков для стока воды, параванов и др. В открытом положении параваны должны вписываться в очертание для сигнальных устройств; — — — — — — — — — для обрессоренной рамы тележки и укрепленных на ней частей.

Габарит подвижного состава Тпр

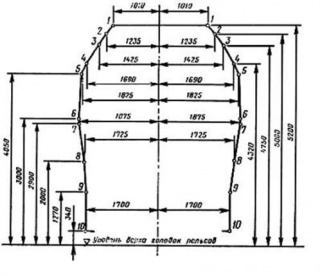

Габарит подвижного состава Тц

Габарит подвижного состава на метрополитене

Габарит М. Верхнее очертание
Габарит М. Нижнее очертание

Габарит подвижного состава — предельное поперечное (перпендикулярное оси пути) очертание, внутри которого должен помещаться подвижной состав (с учетом максимальных нормируемых допусков и износов, а также бокового наклонения на рессорах), установленный на прямом горизонтальном пути и в кривой расчетного радиуса, как в не нагруженном, так и в нагруженном состоянии.

Для метрополитенов России габарит подвижного состава «М» установлен ГОСТ 23961-80.

Источник: Габариты приближения строений и подвижного состава железных дорог колеи 1520 (1524) мм ГОСТ 9238-83[1]
